 Renfort de direction Burman

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : Précédent  1, 2, 3, 4  Suivant
AuteurMessage
serpiton
Alfiste
avatar

Nombre de messages : 212
Age : 57
Localisation : isère
Date d'inscription : 25/08/2013

MessageSujet: Re: Renfort de direction Burman   Dim 1 Déc - 6:15

Bonjour Axel,

Les essais d'installation infructueuse ont été fait sur une Berline avec servo ATE. Il est bien possible qu'il existe des tailles de servo différentes mais pour être franc, je n'en sais rien.

Je vais très bientôt voir cette Giulia qui semble avoir un servo de très grande taille, j'en profiterai pour prendre toutes les côtes qui me semblent utiles pour l'installation du renfort.
On pourra ensuite faire des comparaisons avec les autres servos (il n'y aura pas de classement par QI Wink ).

S'il s'avère qu'il existe de grandes différences de "QI", je pourrai peut-être adapter le renfort en fonction.
Revenir en haut Aller en bas
http://www.imagine-en-fer.fr
alfabruno
Alfiste
avatar

Nombre de messages : 197
Localisation : 26/07
Date d'inscription : 22/11/2006

MessageSujet: Re: Renfort de direction Burman   Dim 1 Déc - 17:30

Bjr serpiton,
J'ai un Bertone 2000, si tu as l'occasion de venir sur Valence je t’accueillerai avec plaisir, tu pourras prendre toutes les cotes qui t'intéresse.

Pour le servo-frein je pense qu'il y a qu'un modèle.

@+BRUNO
Revenir en haut Aller en bas
serpiton
Alfiste
avatar

Nombre de messages : 212
Age : 57
Localisation : isère
Date d'inscription : 25/08/2013

MessageSujet: Re: Renfort de direction Burman   Dim 1 Déc - 21:40

Bonjour Bruno,

Merci pour ta proposition de visite, il est probable que je l'accepte.
J'ai vu aujourd'hui une Giulia sur laquelle l'installation était impossible (merci à son propriétaire qui se reconnaîtra). En effet le servo-frein ne semble pas plus gros qu'un autre mais l'espace disponible est trop réduit, pas pour la présence du renfort mais seulement pour sa présentation qui demande plus de place.

J'y ai essayé un autre type de renfort en deux parties qui se glissent uniquement par côté, il a finit par s'installer après de multiples retouches. J'ai maintenant un gabarit qui va me permettre d'en faire un définitif.
Et justement, nous en parlions, il serait bon de le tester sur un 2000 dont le moteur est plus haut car bien sûr le servo gène mais il y a aussi le collecteur d'échappement qui n'aide pas.
As-tu un collecteur d'origine ?

Dès que ce nouveau "proto" est prêt, je te recontacte.

 Jean-Michel
Revenir en haut Aller en bas
http://www.imagine-en-fer.fr
giuliasuper
Alfiste
avatar

Nombre de messages : 2883
Age : 56
Localisation : Bourgogne
Date d'inscription : 05/01/2008

MessageSujet: Re: Renfort de direction Burman   Lun 2 Déc - 5:55

Salut Jean Michel,

Oui je connais le proprio de la Giulia beige à moteur 2000 et ligne d'échappement inox Alfaholics  Very Happy

Jean Michel a bien bricolé ( 4 mains à cette endroit là avec le moteur en place c'est pas possible ).

Et cela s'annonce bien cheers

Il faudra effectivement essayer avec un moteur en place à collecteur fonte.

une bonne après-midi entre Alfistes, merci au forum

Bruno
Revenir en haut Aller en bas
alfabruno
Alfiste
avatar

Nombre de messages : 197
Localisation : 26/07
Date d'inscription : 22/11/2006

MessageSujet: Re: Renfort de direction Burman   Lun 2 Déc - 8:46

Bjr Jean-Michel,

J'ai un collecteur spaghetti.

@+Bruno







Revenir en haut Aller en bas
BERTONE26
Alfiste
avatar

Nombre de messages : 115
Age : 52
Localisation : Mours St Eusèbe ( Drôme )
Date d'inscription : 23/11/2009

MessageSujet: Re: Renfort de direction Burman   Lun 2 Déc - 9:55

C'est BOOOOOO  Brunoooo  Mr. Green

On dirait le miens clown
Revenir en haut Aller en bas
serpiton
Alfiste
avatar

Nombre de messages : 212
Age : 57
Localisation : isère
Date d'inscription : 25/08/2013

MessageSujet: Re: Renfort de direction Burman   Lun 2 Déc - 13:38

Oui, c'est beau Very Happy , mais ça fait peur affraid , il semble y avoir encore moins de place qu'avec celui de Alfaholics.

Je termine au plus vite ce nouveau "proto" pour l'essayer sur le plus de modèles possible.

giuliasuper a écrit:
une bonne après-midi entre Alfistes, merci au forum
En effet, sans ce forum, tout cela n'aurait certainement jamais eu lieu.
Revenir en haut Aller en bas
http://www.imagine-en-fer.fr
alfabiscione
Rang: Administrateur
avatar

Nombre de messages : 9296
Age : 47
Localisation : 44 PRINQUAU
Date d'inscription : 20/03/2007

MessageSujet: Re: Renfort de direction Burman   Mar 3 Déc - 9:06

Salut !

tiens il faut que je t'envoie la photo d'un boitier de giulia... avec la tringlerie du passage de vitesses au volant...

Stph'

_________________
_______________________
Revenir en haut Aller en bas
serpiton
Alfiste
avatar

Nombre de messages : 212
Age : 57
Localisation : isère
Date d'inscription : 25/08/2013

MessageSujet: Re: Renfort de direction Burman   Mar 3 Déc - 11:43

Bonjour,

alfabiscione a écrit:
tiens il faut que je t'envoie la photo d'un boitier de giulia... avec la tringlerie du passage de vitesses au volant
Bonne idée (un casse tête de plus Rolling Eyes ), je me souviens que le boitier supporte cette tringlerie mais je ne sais plus comment.

Hier après-midi un nouvel Alfiste (encore inconnu du forum) est venu me rendre visite avec un Bertone 2000 collecteur fonte. Pour tests, le nouveau renfort s'est installé mais après une nouvelle petite retouche. Par rapport à la Giulia, l'espace entre le servo et le boîtier est identique mais le diamètre du servo est bien plus grand, aussi le renfort butait (de très peu) sur une autre zone. Le collecteur fonte ne gêne pas.
Une visite imprévue mais donc bien utile Very Happy

J'ai maintenant un gabarit qui permettra la fabrication du renfort qui devrait s'installer sur tous les modèles à pédalier suspendu (à la réserve près des différents modèles de spaghettis).

Bien que basé sur le même principe, l'aspect de cette version de renfort sera bien différent, son installation aussi. Ce n'est pas le définitif mais voici a quoi il ressemblera.



Il n'y a plus qu'a rattraper le retard.
Revenir en haut Aller en bas
http://www.imagine-en-fer.fr
ducaspid
Alfiste
avatar

Nombre de messages : 1396
Localisation : Provence
Date d'inscription : 04/11/2012

MessageSujet: Re: Renfort de direction Burman   Mar 3 Déc - 22:34

Y a des trucs qui s'arrosent !

Voici donc le Serpitoni stradale pour série 105 pédalier suspendu !!! thumleft thumleft thumleft
Revenir en haut Aller en bas
PBRISCI
Alfiste
avatar

Nombre de messages : 201
Age : 48
Localisation : NICE
Date d'inscription : 17/12/2012

MessageSujet: Re: Renfort de direction Burman   Mer 4 Déc - 20:41

Bien joué thumleft

tiens nous au courant dès que...
Revenir en haut Aller en bas
serpiton
Alfiste
avatar

Nombre de messages : 212
Age : 57
Localisation : isère
Date d'inscription : 25/08/2013

MessageSujet: Re: Renfort de direction Burman   Mer 4 Déc - 21:08

Bonsoir,

PBRISCI a écrit:
tiens nous au courant dès que...
Pas de souci, je sais que j'ai une petite liste en attente que je vais gérer au plus vite dans l'ordre des demandes, tu es le second, donc en bonne place.
Et que le dernier ne s'inquiète pas, tous seront terminés avant la mi janvier.
Revenir en haut Aller en bas
http://www.imagine-en-fer.fr
PBRISCI
Alfiste
avatar

Nombre de messages : 201
Age : 48
Localisation : NICE
Date d'inscription : 17/12/2012

MessageSujet: Re: Renfort de direction Burman   Jeu 5 Déc - 21:47

Bonsoir Jean Michel

aucun soucis, pas pressé du tout! ça n'existait pas avant que tu te penches sur le problème, alors on peut bien attendre le temps qu'il te faudra!

A+ et bon courage

Revenir en haut Aller en bas
ronan
Alfiste
avatar

Nombre de messages : 209
Localisation : finistere sud
Date d'inscription : 04/03/2007

MessageSujet: Re: Renfort de direction Burman   Dim 15 Déc - 13:47

Salut Jean Michel,

bravo pour cette démarche, je trouve cela excellent; il y a
longtemps, un mécanicien de Quimper s'est tué avec un bertone , lors d'un
essai, le boitier s'était cassé, C'est une histoire qui me trotte dans la tête
de temps en temps et ton invention tombe à pic !
j'attends le jour où tu peux fournir et j'en serais
acquéreur. (bertone 2000 1974)

Merci et bonjour à tous !
Revenir en haut Aller en bas
ducaspid
Alfiste
avatar

Nombre de messages : 1396
Localisation : Provence
Date d'inscription : 04/11/2012

MessageSujet: Re: Renfort de direction Burman   Dim 15 Déc - 14:33

ronan a écrit:
Salut Jean Michel,

bravo pour cette démarche, je trouve cela excellent; il y a
longtemps, un mécanicien de Quimper s'est tué avec un bertone , lors d'un
essai, le boitier s'était cassé,

Avec le temps, les ruptures de boitiers seront de plus en plus fréquentes avec des conséquences effectivement parfois dramatiques.
D'un point de vue budgétaire, je pense que la majorité des autos anciennes sont assurées au 1/3, ce qui donne aussi une raison d'être économique aux serpitonis.
Revenir en haut Aller en bas
serpiton
Alfiste
avatar

Nombre de messages : 212
Age : 57
Localisation : isère
Date d'inscription : 25/08/2013

MessageSujet: Re: Renfort de direction Burman   Lun 16 Déc - 7:58

Bonjour,

C'est enfin confirmé : le nouveau modèle de renfort maintenant nommé "serpitoni stradale" (merci à l'inventeur du nom qui se reconnaîtra, pourvu qu'il ne me réclame pas des droits d'auteur  lol! ) s'installe bien sur les Giulia à pédalier suspendu.

Il a été installé pour tests sur un Bertone 2000 servo Bonaldi et collecteur fonte, pour installation réelle sur la bien connue Giulia beige moteur 2000, servo ATE et collecteur inox Alfaholics et hier pour tests sur un spider 2000 servo ATE et même collecteur inox.

Quelques photos :



Et la simple présentation du gabarit sur le spider :



Je publierai dans quelques jours les pages de présentation des deux modèles mais pour l'instant : droit sur la fabrication du suivant.

Ronan, je te contacte par MP.
Revenir en haut Aller en bas
http://www.imagine-en-fer.fr
Alfara
Alfiste
avatar

Nombre de messages : 341
Age : 35
Localisation : 69
Date d'inscription : 10/09/2008

MessageSujet: Re: Renfort de direction Burman   Lun 16 Déc - 8:33

Chapeau bas pour cette belle initiative.
Revenir en haut Aller en bas
PBRISCI
Alfiste
avatar

Nombre de messages : 201
Age : 48
Localisation : NICE
Date d'inscription : 17/12/2012

MessageSujet: Re: Renfort de direction Burman   Lun 16 Déc - 19:22

CHAMPION!! bravo  cheers
je suis admiratif!
Revenir en haut Aller en bas
serpiton
Alfiste
avatar

Nombre de messages : 212
Age : 57
Localisation : isère
Date d'inscription : 25/08/2013

MessageSujet: Re: Renfort de direction Burman   Dim 22 Déc - 15:43

Bonjour,

Quelques nouvelles sur ce sujet.

Tout d'abord un petit message à tous ceux qui sont en attente, la mise au point du renfort pour pédalier suspendu étant maintenant bien terminée, tous seront envoyés durant le mois de janvier.

Suite aux différents essais et avis, j'ai apporté quelques améliorations sur les deux modèles :

Celui pour pédalier au plancher dispose sur le petit carré avant d'une barre de triangulation et d'un ergot de butée avec passe-câble. Ces ajouts sont destinés à accroître la rigidité en cas de rupture du boîtier sur le chemin de roulement avant.
Un système d'écartement de la pince est maintenant livré afin de faciliter la pose, ce système est devenu indispensable du fait de la rigidité accrue du renfort.

Le modèle pour pédalier suspendu inclus le même ergot avec passe-câble sur l'avant.

Il n'est plus utile de retirer aucune vis du boîtier pour le montage et la longue vis avant est isolée électriquement (par rapport au fil de klaxon).



Voici sur ces pages la présentation générale et le détail de chaque modèle.
http://www.imagine-en-fer.fr/pages/alfa/direction-burman.html

Pour ceux qui ont déjà eu les premiers modèles (pédalier plancher) sans triangulation, ergot et écarteur, contactez moi, je vous propose la modification, vous n'aurez que les frais d'envois et la contrainte d'un démontage / remontage.

Bonnes fêtes à tous.
Revenir en haut Aller en bas
http://www.imagine-en-fer.fr
giuliasuper
Alfiste
avatar

Nombre de messages : 2883
Age : 56
Localisation : Bourgogne
Date d'inscription : 05/01/2008

MessageSujet: Re: Renfort de direction Burman   Dim 22 Déc - 16:41

J'ai été heureux de collaborer avec Jean Michel à la mise au point du modèle pédalier suspendu.

J'ai déjà roulé un peu avec l'auto sans souci. Elle est même passée au CT brillamment avec comme seul remarque un boitier de direction suintant.

Comment qu'est-ce, qu'ouis-je, qu'entends-je? un boitier Burman qui suinte ???? Very Happy

Bon bref ce système est rassurant !

Encore merci Jean Michel

bruno

Revenir en haut Aller en bas
axel
Alfiste
avatar

Nombre de messages : 275
Localisation : val de marne
Date d'inscription : 11/09/2007

MessageSujet: Re: Renfort de direction Burman   Dim 22 Déc - 16:42

Bien !!

yapuka attendre son tour !!

d'ici là, vacances !!

Axel
Revenir en haut Aller en bas
Bidu35
Alfiste
avatar

Nombre de messages : 84
Age : 50
Localisation : Rennes
Date d'inscription : 11/05/2009

MessageSujet: Re: Renfort de direction Burman   Jeu 9 Jan - 11:40

Colis reçu  cheers

C'est très pro : emballage et protection nickel, documentation complète, facture !
Et la pièce elle-même ; comment dire... Magnifique ! Je ne trouve pas mieux comme superlatif !

Bon, il me reste à l'installer ; peut-être ce WE ? Dans ce cas, je mettrai un commentaire et des photos

Un grand merci à toi jean Michel  thumleft
Revenir en haut Aller en bas
ronan
Alfiste
avatar

Nombre de messages : 209
Localisation : finistere sud
Date d'inscription : 04/03/2007

MessageSujet: Re: Renfort de direction Burman   Jeu 9 Jan - 20:49

cool !
Revenir en haut Aller en bas
Bidu35
Alfiste
avatar

Nombre de messages : 84
Age : 50
Localisation : Rennes
Date d'inscription : 11/05/2009

MessageSujet: Re: Renfort de direction Burman   Sam 11 Jan - 18:03

Ayé ! Renfort installé !!!

Ca m'a pris une petite heure sans forcer.
Grace à la notice très précise, il n'y a aucune difficulté à part l’exiguïté de la zone de travail (je plains ceux qui ont de grosses paluches  Mr. Green )

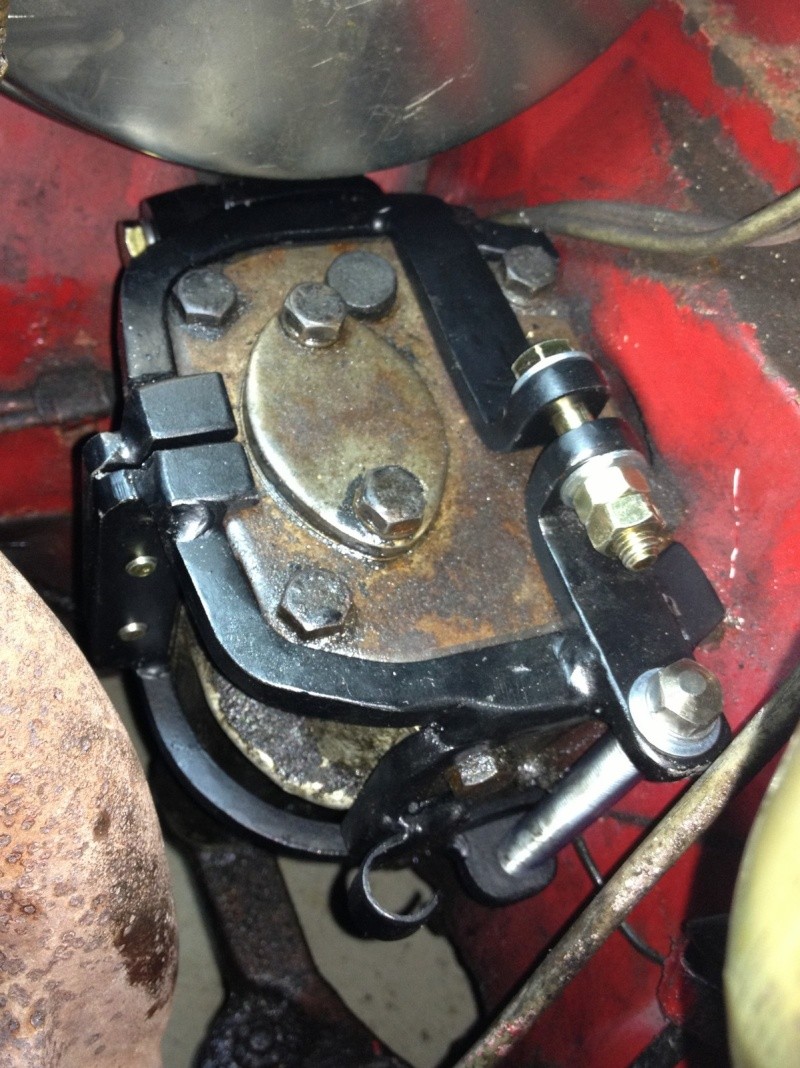

Quelques photos :






Merci encore et encore Jean Michel
Revenir en haut Aller en bas
serpiton
Alfiste
avatar

Nombre de messages : 212
Age : 57
Localisation : isère
Date d'inscription : 25/08/2013

MessageSujet: Re: Renfort de direction Burman   Dim 12 Jan - 8:09

Bonjour,

Et merci pour ce retour. C'est la seconde installation réelle de ce modèle pour pédalier suspendu. Il est très agréable de voir que cela fait plaisir.
Il y a le côté commercial bien sûr mais pas seulement. Le sentiment de faire quelque chose d'utile et en plus pour des Alfa  Very Happy

La mise au point du modèle pour pédalier suspendu a été un peu laborieuse mais elle a pu aboutir grâce à tous les encouragements reçus ici et à l'aide directe de Bruno, Florent (Giuliasuper, Ducaspid) et d'un alfiste de l'Isère non connu du forum.  Merci à tous   cheers
Revenir en haut Aller en bas
http://www.imagine-en-fer.fr
Contenu sponsorisé




MessageSujet: Re: Renfort de direction Burman

Revenir en haut Aller en bas

Renfort de direction Burman
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 2 sur 4Aller à la page : Précédent  1, 2, 3, 4  Suivant
 Sujets similaires
-
» Renfort de direction .
» boitier direction burman ressorts avant/ar duetto
» Remise en état boitier de direction Burman
» Renfort de direction Burman
» Renfort de direction Burman

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Forum des Alfa Romeo Classiques et Vintages de France :: Discussions du fond de l'atelier et vos restaurations-
Sauter vers:
