MessageSujet: allumage crane cams xr700   allumage crane cams  xr700 EmptyMer 12 Sep - 19:45

voici une variante d'allumage électronique adaptable à beaucoup d'allumeur
qu'alain alias  A2F 83 m'a conseillé et qu'il utilise sur sa 308..depuis plusieurs années

voici en image le produit commandé aux USA pour un coût avec expédition et douane de 125 € :

il se compose d'une cellule optique à monter à la place du rupteur
et d'un module électronique
allumage crane cams  xr700 Xr70010
allumage crane cams  xr700 Img_3210

j'ai d'abord monté le kit sur mon ancien allumeur pour le tester
on enlève le rupteur et le condensateur et on place
un premier support ( que j'ai du modifié en hauteur )
allumage crane cams  xr700 Img_3211

ensuite la cellule avec un support qui vient se fixer sur le premier

allumage crane cams  xr700 Img_3213

allumage crane cams  xr700 Img_3212

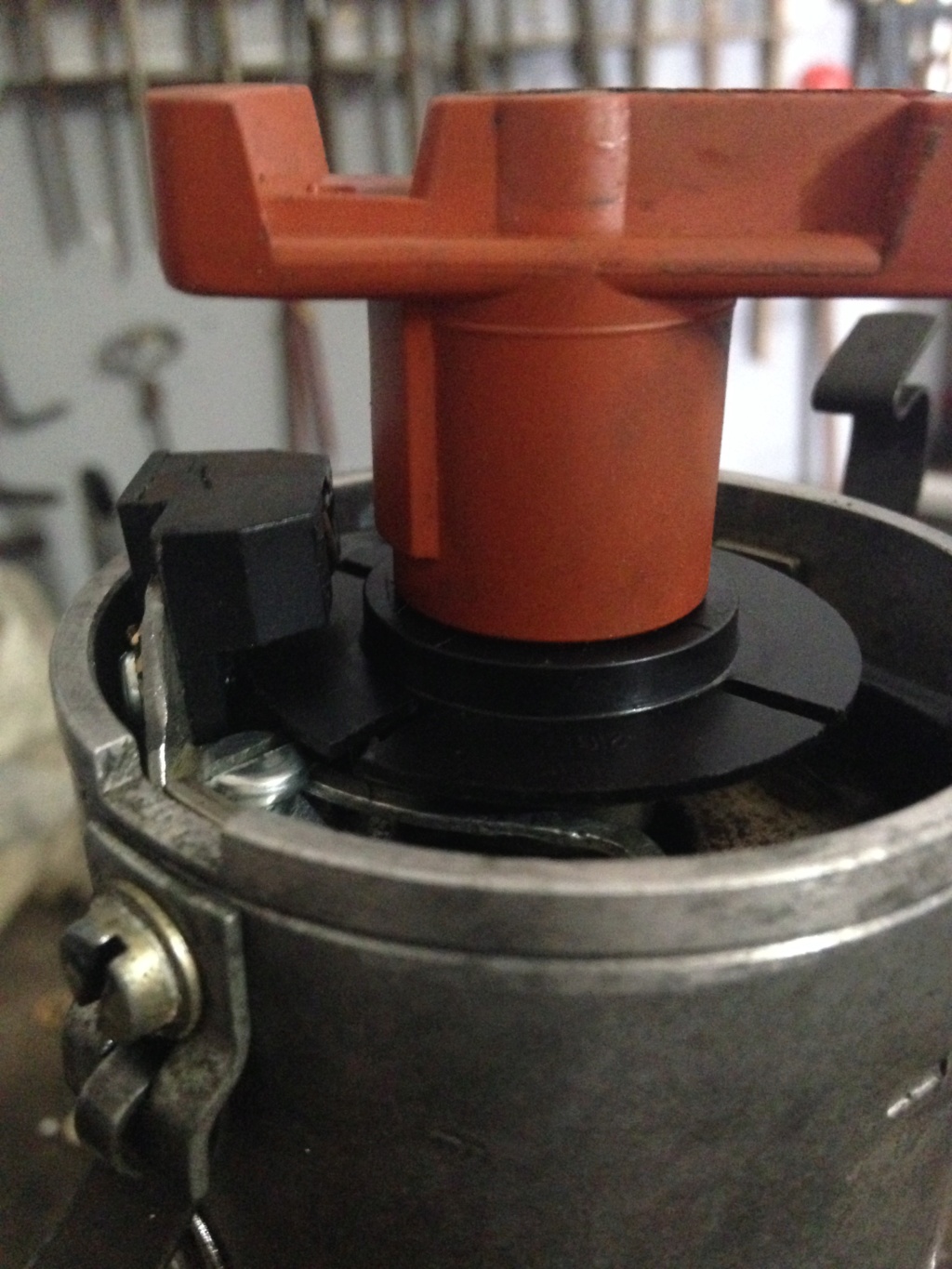

un fois les réglage de position de la cellule par rapport au disque trouvé
ça donne ça
allumage crane cams  xr700 Img-3212
allumage crane cams  xr700 Img-3213

les 3 fils de la cellule se raccordent au module par un raccord rapide et 3 autres fils
une masse ; un +( rouge) et un - (jaune) à raccorder sur la bobine
qui doit impérativement avoir 3 ohms de résistance au primaire
reste à trouvé une place ...
allumage crane cams  xr700 Img-3214

la finesse du montage consiste, vilebrequin au point d'avance du cyl 1 , 7° dans mon cas ,a bien positionner la cellule au début de la fente correspondante quand le rotor est en position cyl 1 par rapport au corps de l'allumeur ( repère fait sur le corps d'allumeur  en face du plot cyl 1 de la tête de delco )

une fois tout vérifié , mise en route et après un temps de chauffe j'ai ajusté l'avance à la lampe stroboscopique

je n'ai pas encore roulé ( je laisse sécher le point de colle polymère qui maintient le faisceau de fils sur le corps de l'allumeur ) mais le démarrage me parait plus franc et le ralenti bien plus régulier
